Проєкт модульної тимчасової споруди в м. Черкаси

Архітектурні рішення

Опис проєкту встановлення модульної тимчасової споруди:

Відповідно до Завдання на проєктування, що затверджене Замовником, встановлення модульної тимчасової споруди передбачено із використанням легких конструкцій, що складаются із сендвіч-панелей із утеплювачем всередині та металевого каркасу для їх кріплення. Ознакою тимчасової споруди , згідно із п.1.3 Наказу МРРБ та ЖКГУ № 244 від 21.10.2011.є відсутність фундаментів,тому встановлення модулю передбачається на гвинтових металевих палях, що вкручуються в грунт,на глибину, що враховує дані геологічних вишукувань.Проект металевих паль наданий в розділі КБ.

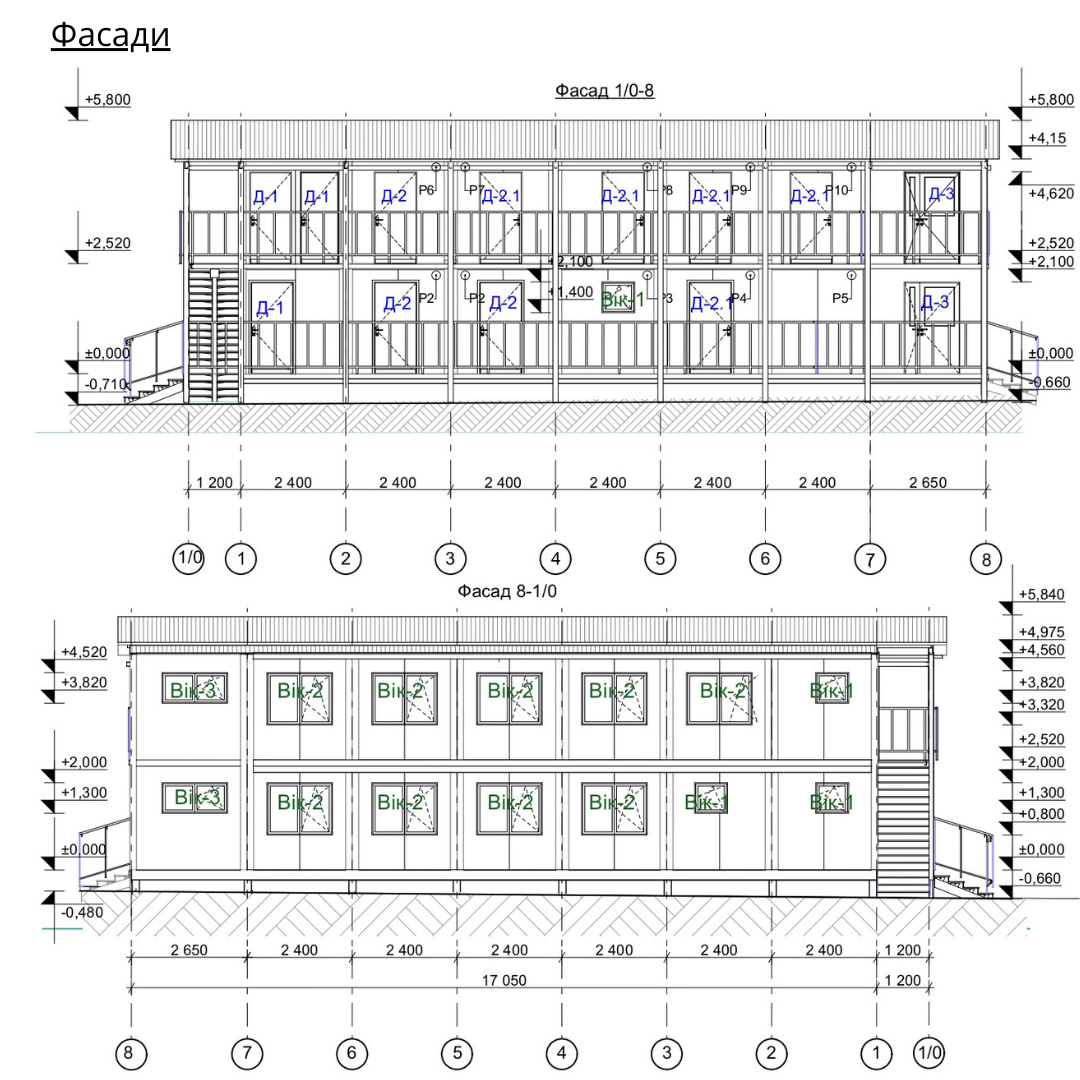

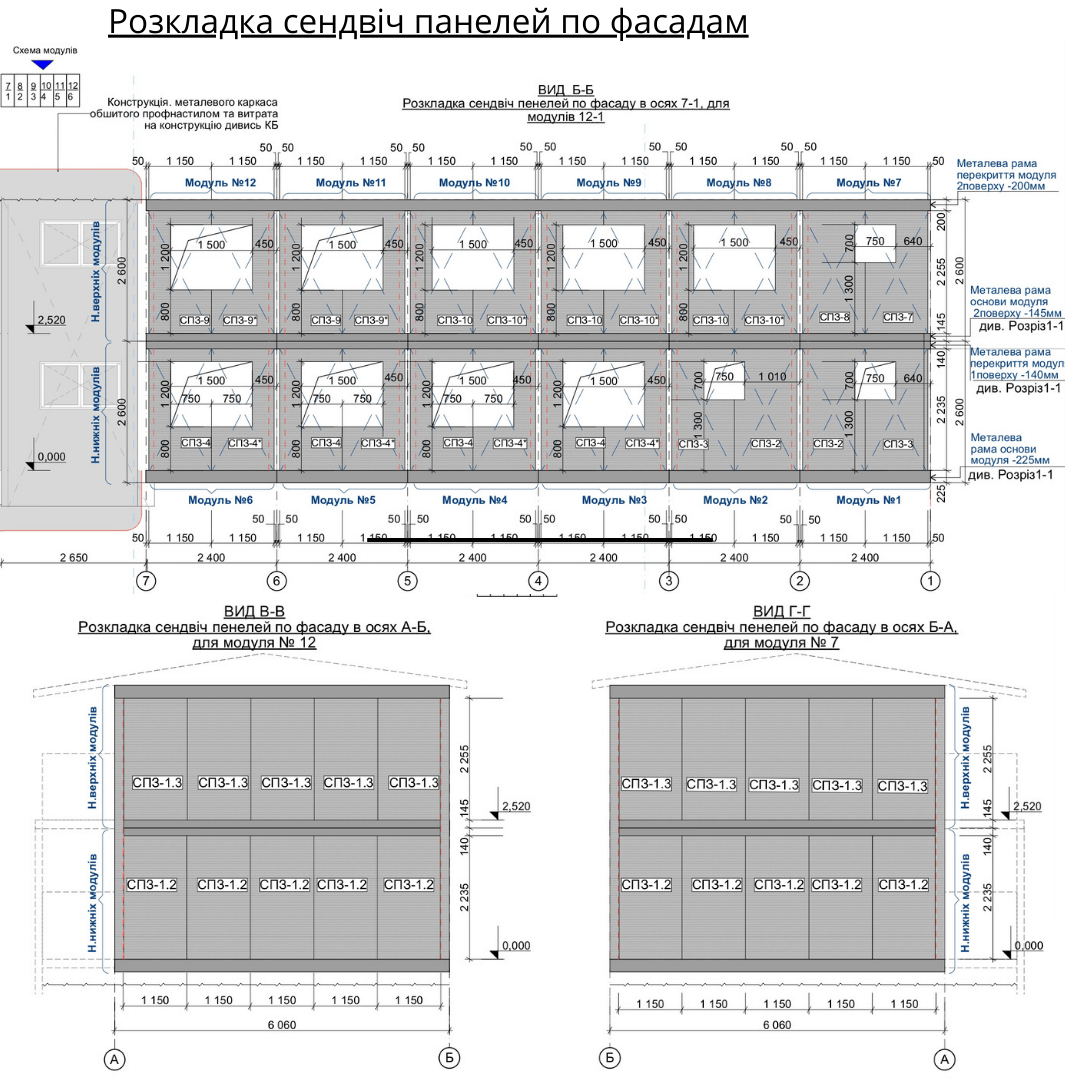

Сендвіч -панель типу АлюТерм С складається із зовнішнього боку- із металевого профільованого або гладкого листа,всередині- утеплювач із мінераловатних плит, із боку приміщень-ДСП-16мм ,або гіпсокартон із керамічною плиткою в санвіузлах та медпункті. Товщина мінераловатного утеплювача прийнята згідно із прорахунком . Дивись креслення АР.

Тимчасова споруда встановлюється для проживання та навчання.

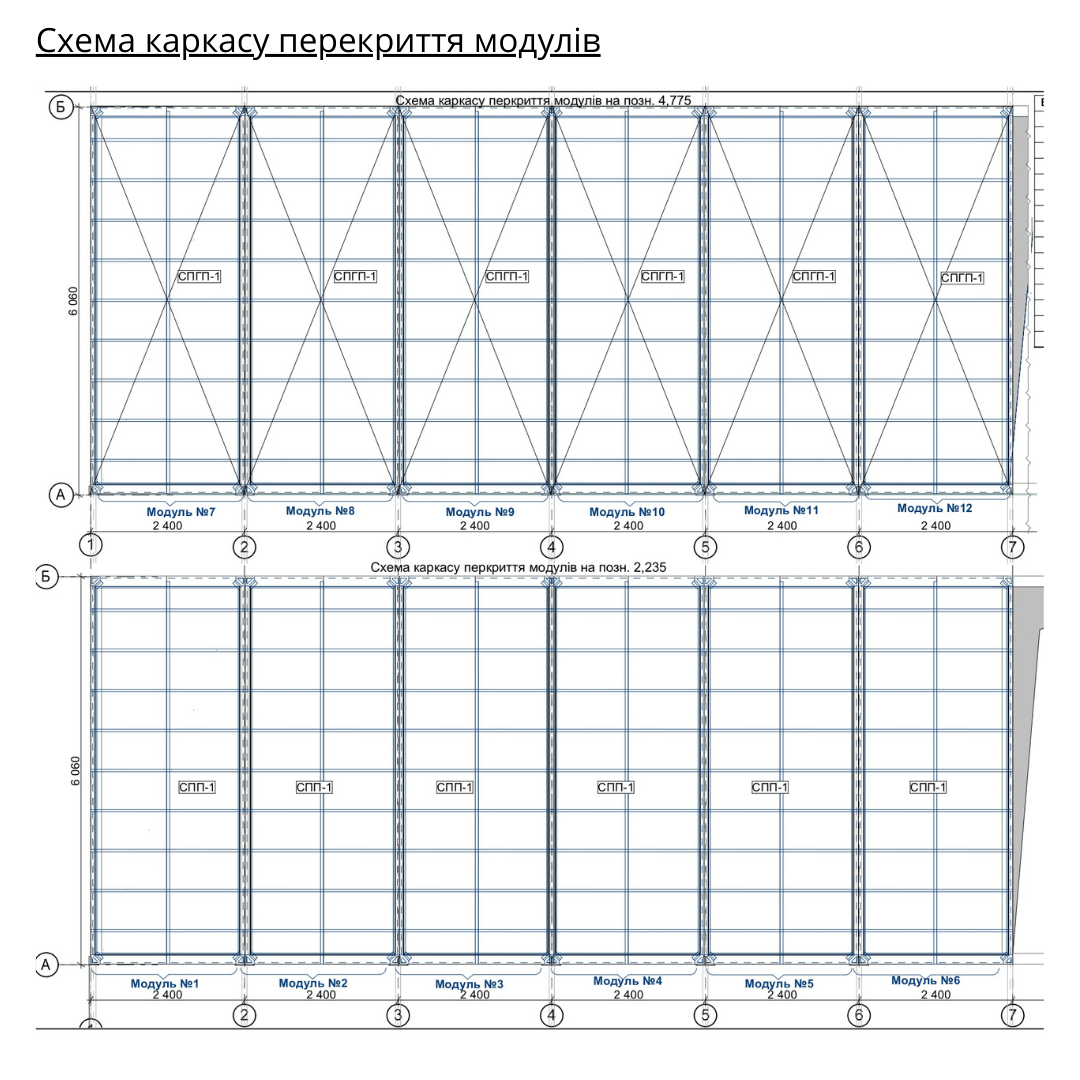

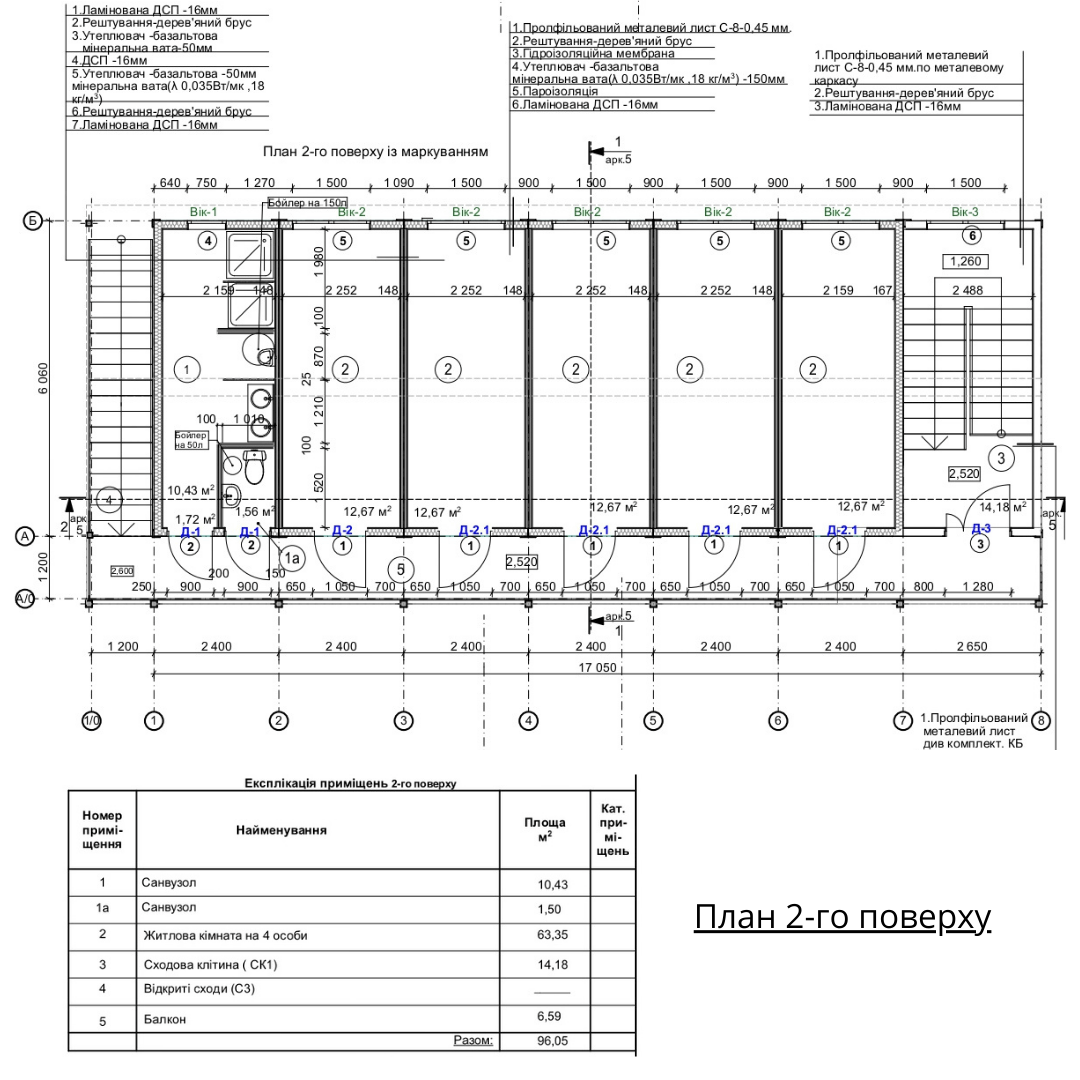

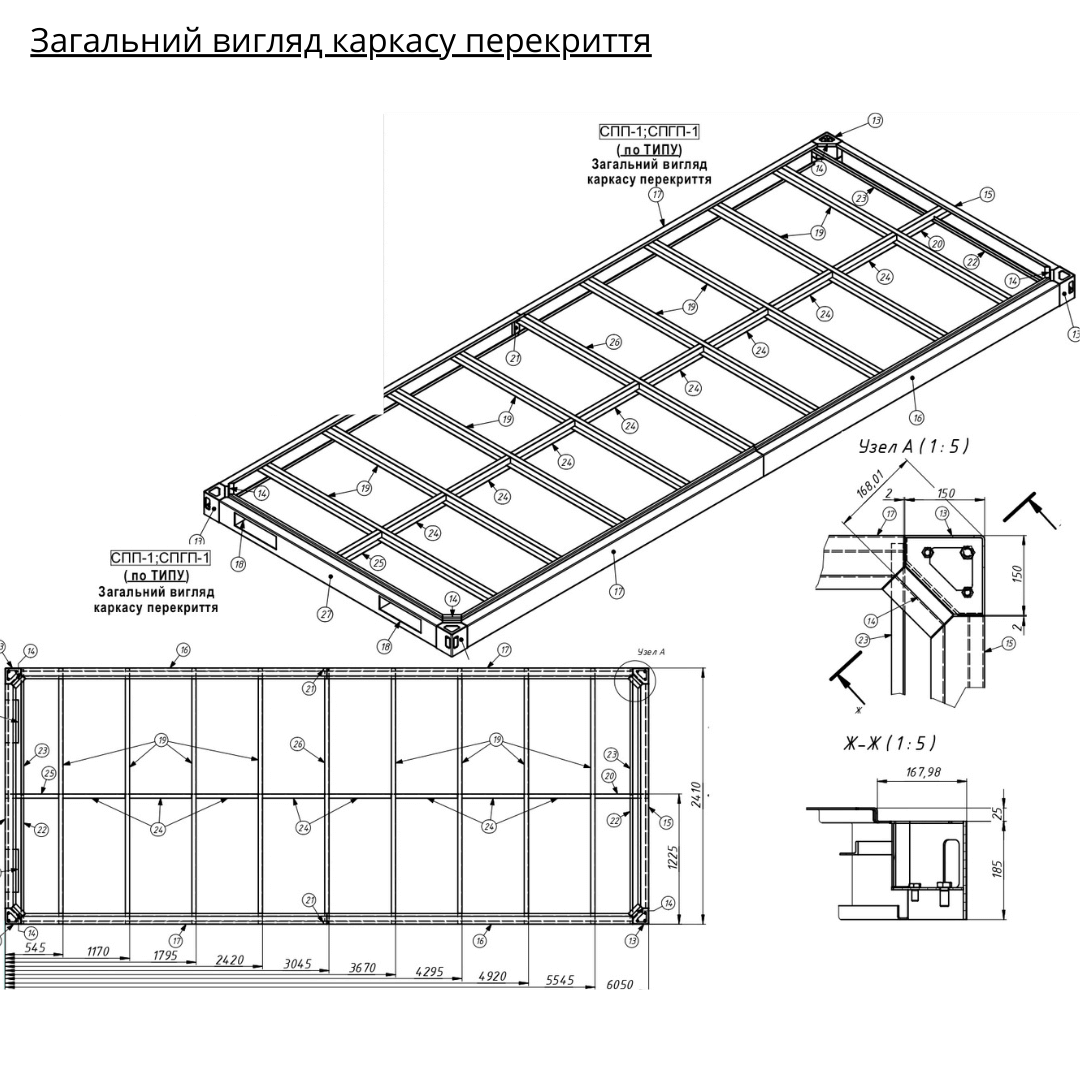

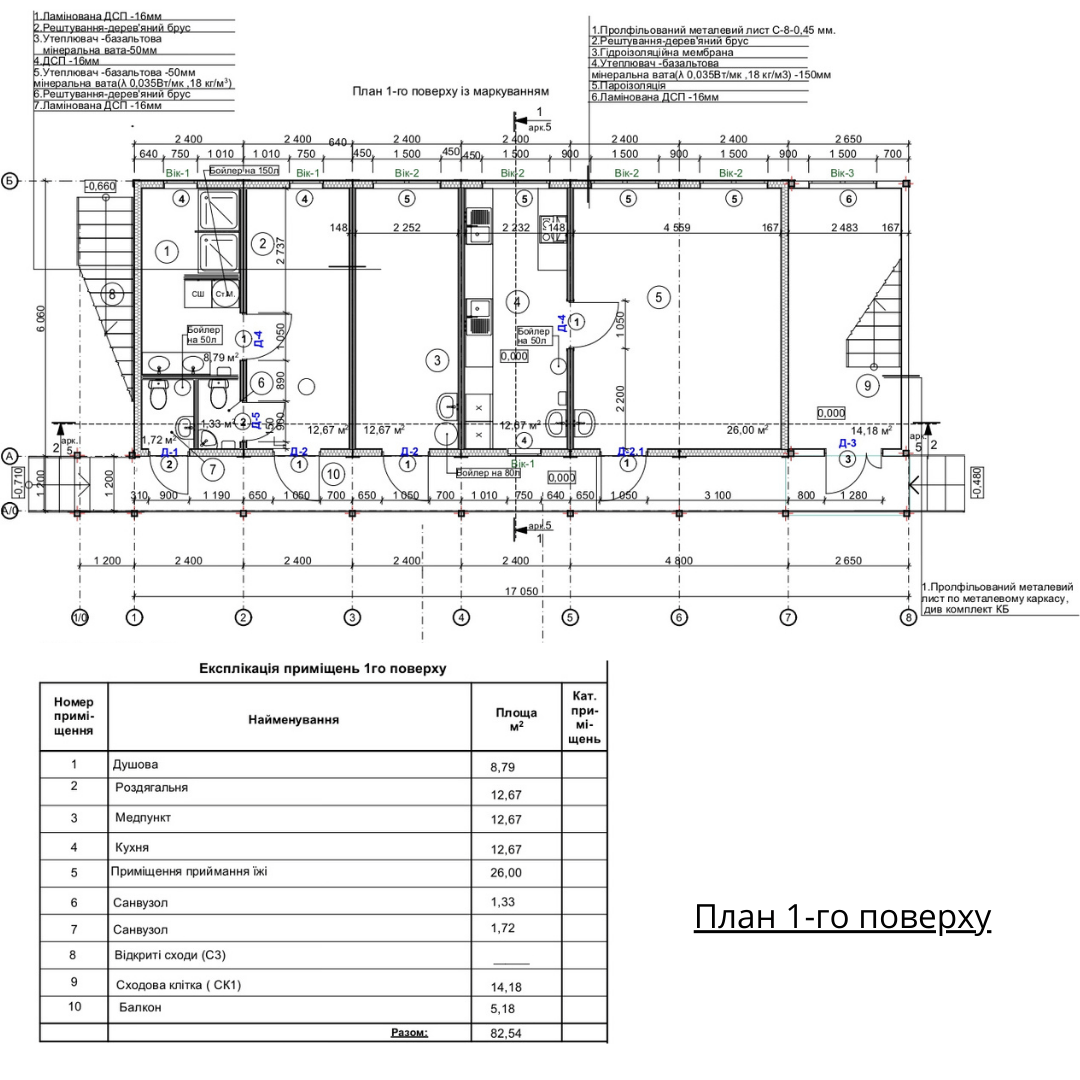

Будівля двоповерхова, складається із 12 окремих модулів розміром 6,060м х 2,40мх 2,6м (h). В модулях розміщені на першому поверсі: приміщення кухні, їдальні, медпункту, гардеробної та санвузол. На другому поверсі: житлові кімнати для співробітників та санвузол.
Проєктом передбачені сходи- відкриті та із огороджувальними конструкціями. Сходи з’єднані між собою та приміщеннями споруди відкритими балконами. Балкон другого поверху має підддашок, вкритий профільованим металом. Конструкції сходів, балконів та піддашку дивись частину КБ (конструкції будівельні).

Cклад робочого проєкту:

Том І – Пояснювальна записка
Том ІІ – Архітектурні рішення, технологічні рішення,конструкції будівельні
Том ІІІ – Водозаборна свердловина на об’єкті “Встановлення модульної тимчасової споруди”
Том ІV – Опалення та вентиляція
Том V – Водопостачання та каналізація
Том VІ – Електротехнічні рішення. Система відеоспостереження
Том VІІ – Система пожежної сигналізації
Том VІІІ –  Кошторис

Через конфіденційність інформації ми не можемо розкрити всі деталі проєкту. Дякуємо за розуміння. Якщо у вас є питання щодо співпраці, надсилайте їх на офіційну електронну адресу компанії: portal21info@gmail.com
